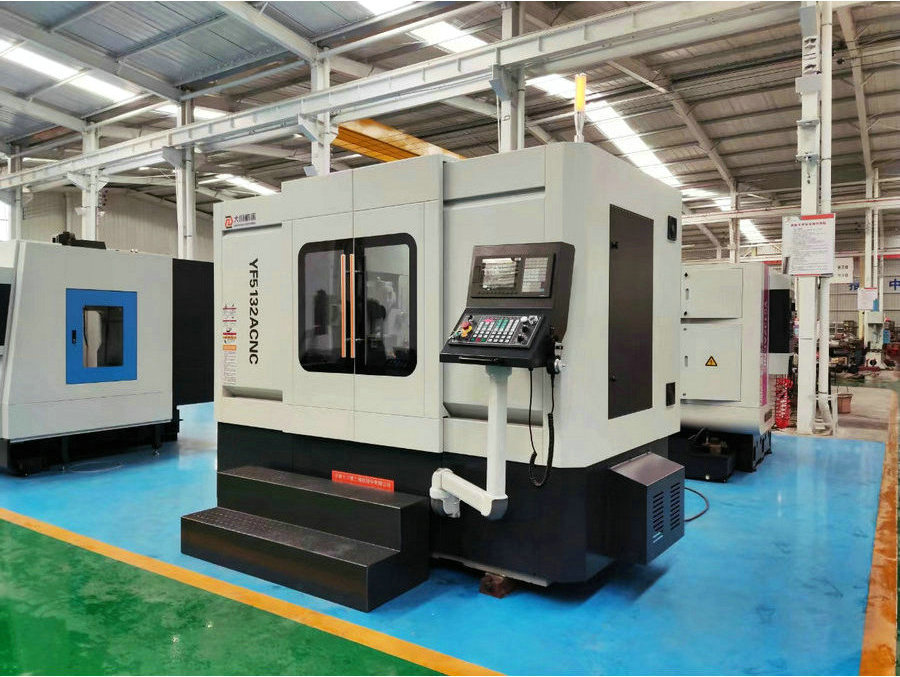

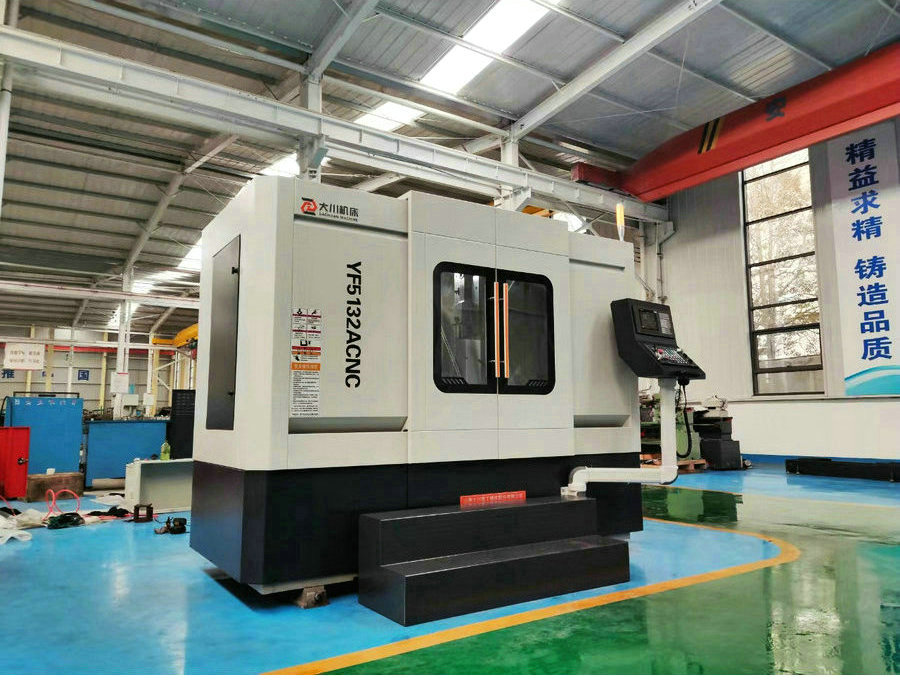

YF5132ACNC插齒插鍵復合機床可以用來粗、精加工內外直齒圓柱齒輪、雙聯、多聯齒輪和零件鍵槽的復合加工。本機床是我公司的定型產品，現已廣泛應用于各類盤齒、軸齒等，特別適合于工程機械、礦山機械、汽車、拖拉機及航空等制造業的大批量生產使用，也可供制造業中單件或小批量的生產加工。
機床整體布局結構合理，性能良好，操作使用和維修方便，便于納入生產自動線。有底座床身、左右立柱、縱溜板、內置回轉工作臺、變速箱、刀架、分齒箱滑枕、回轉頭等主要部件組成。
機床運動軸均由獨立的交流伺服電機直接控制，具有傳動鏈短，傳動剛性好，傳動精度高等特性。整機采用交流伺服驅動，CNC控制。刀具可以自動上停，內外齒加工均能實現自動循環，粗、精加工能實現自動變速，使切削用量更為合理，有利于精度和表面光潔度、生產效率的提高。可以實現零件的一次裝夾，機床可以實現加工零件從左到右的自動傳遞，自動完成零件插齒插鍵的復合加工。
機床采用溜板（工作臺）移動實現徑向進給和快退，左右立柱對稱固定；在插齒立柱前面裝有刀架部分，上面裝有變速箱，刀軸的沖程速度由伺服主軸電機通過同步帶傳動到變速箱控制，實現無級變速。通過調整曲軸盤的偏心可以調整刀軸沖程的大小，利用球拉桿螺紋可調整刀具的加工位置。刀軸的旋C軸和工作臺的旋轉B軸均采用交流伺服驅動。加工時可任意設定進給速度、循環次數、切削深度，在粗精加工轉換時，實現自動變速。機床通過凸輪，滾子帶動刀架擺動，實現加工內外齒輪的徑向讓刀。
在插鍵立柱前裝有回轉頭，回轉頭固定在立柱上，在回轉頭內設有滑枕和曲柄導桿機構。伺服電機通過兩級帶輪減速帶動曲柄旋轉，從而驅動滑枕上下往復運動，滑枕下方裝有插刀和插刀微調裝置，方便插削鍵槽時對刀。
機床結構合理，傳動鏈短，剛性好、精度可靠。功能齊全、適應性廣，是加工各種材料齒輪和鍵槽的理想設備。
